適用范圍:該技術適用于現行國家標準《住宅建筑規范》GB50368中耐火等級三級及以下、抗震設防烈度8度及以下、建筑高度15m以下、地上建筑層數3層及以下、建筑層高不大于5.1m 裝配式EPS 模塊現澆混凝土或再生混凝土結構低層低能耗抗災房屋、多層和低層工業與民用建筑(含被動式低能耗房屋)、別墅、大型冷藏庫、無采暖農機庫和農業溫室等的建造。
該體系被國家建筑節能產品認定部門評選為十大建筑節能新技術和新產品。
2014年北京市科技進步二等獎
2015年榮獲黑龍江省政府科技進步技術發明類一等獎
2015年榮獲國家建材行業技術革新獎
復合墻體傳熱系數 K ≤ 0.1 5 W/㎡·K~ 0.25 W/㎡·K
復合屋面?zhèn)鳠嵯禂?shù) K ≤ 0.1 0 W/㎡·K~ 0.20 W/㎡·K
復合墻體:將表觀密度30kg/m³墻體空腔模塊經積木式錯縫插接拼裝成空腔墻體,其內置入鋼筋、澆筑厚度為130mm的混凝土或再生混凝土。內外表面用12mm厚顆粒漿料抹面、3mm厚抹面膠漿加一道耐堿玻纖網布抗裂增強,或安裝厚度不小于15mm的纖維水泥板,再按設計要求飾面,由此所構成保溫與承重一體化的房屋外墻。
復合屋面板:將表觀密度30kg/m³、厚度為150mm或200mm的標準型或加厚型普通屋面空心模塊用兩根通長60mm×60mm或80mm×60mm 、壁厚不小于3.0mm的鍍鋅方鋼管(或稱芯肋)貫通穿過屋面空心模塊的第2個方形通孔,按房屋設計尺寸,穿插組合成屋面空心板,其上下表面用不小于5mm抹面膠漿抹面,加一層玻纖網布抗裂增強,端頭通孔均用厚度不小于60mm模塊密閉封堵,所構成保溫與承重一體化的屋面空心板。
該技術為我國農村低層低能耗抗災(地震、火災、風災、水災、雪災)房屋和農業溫室建造及打造 新常態下的“美麗鄉村”,規范村鎮低層低能耗抗災房屋的建造行為,保證工程質量,提高農村房屋的保溫隔熱性和氣密性、耐久性、防火安全性、易施工性和結構抗災能力、農村“被動房”和實現8級震災 “零死亡”、建筑垃圾的循環利用提供了堅實的技術支撐。
山東省、黑龍江省、吉林省、寧夏回族自治區、內蒙古自治區、新疆維吾爾自治區、河北省、中國工程建設協會標準已發行裝配式 EPS模塊現澆混凝土結構低能耗抗災房屋建造技術工程建設標準,為我國在地震烈度8度區域建造建筑高度15m以下農村房屋、農作物溫室、無采暖農機庫房和禽舍等提供了可靠技術支撐,為取代粘土磚和傳統落后房屋建造技術提供了優質建筑部品。目前,遼寧省、四川省、江蘇省、湖南省、湖北省、山西省、天津市、海南省等工程建設標準正在編審中。
國家工程建設標準圖集和河北省工程建設標準圖集已出臺裝配式 EPS模塊現澆混凝土結構低能耗抗災房屋建造技術建筑構造圖集(山東省工程建設標準圖集正在制作中)。

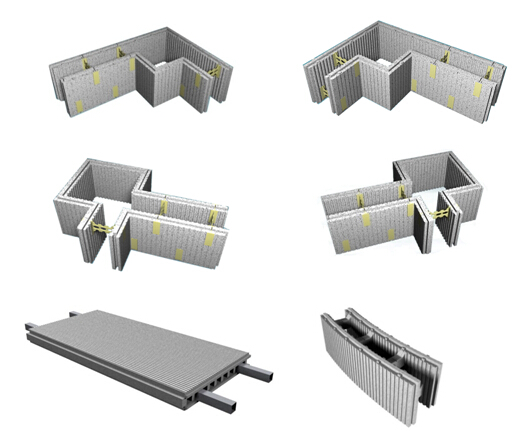

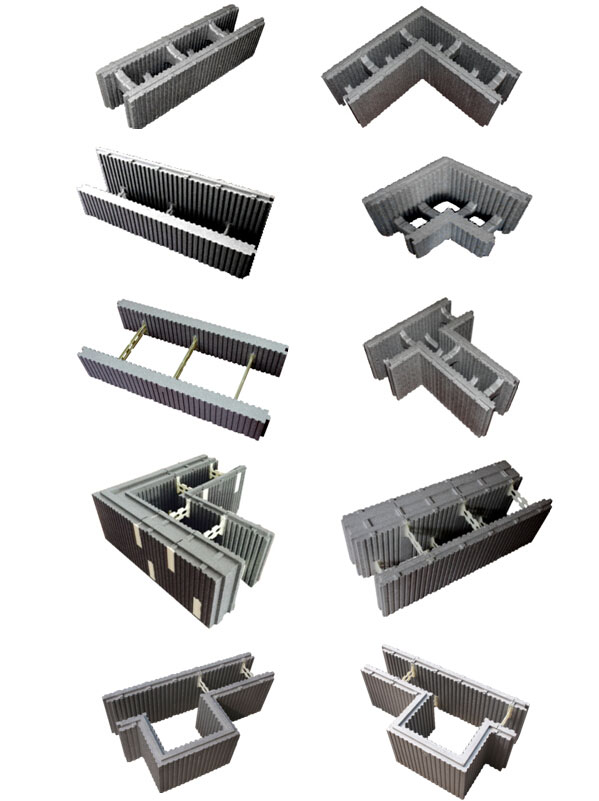

部分EPS模塊實樣
科技創新點:
1 模塊是按建筑模數、節能標準、建筑構造、結構體系和施工工藝的需求,通過專用設備和模具高溫真空一次成型制造(非大板機切割成型的聚苯板)。其熔結性均勻、壓縮強度高、技術指標穩定、幾何尺寸準確,最大負誤差0.2mm。
2 該技術有易施工性強、工程質量易保證的特點。房屋建造如同擺積木類似,特別適用于農民自建房屋和農業溫室。徹底取代了粘土磚和塊狀組砌墻體,淘汰落后技術和產能,摒棄了傳統的房屋建造施工工藝,實現了建筑保溫與建筑模板一體化和建筑保溫與建筑結構一體化及自主知識產權的專利技術產業化和標準化。
3 實現了裝配式低能耗抗災房屋建造技術標準化、建筑部品生產工廠化、施工現場裝配化、工程質量精細化、室內環境舒適化。為在不同地震烈度設防區域建造低能耗抗災房屋、大型冷藏庫、無采暖設施大型禽舍、農業機械庫房、農業溫室等提供了可靠的建造技術和經濟適用的建筑部品。
4 模塊與現澆混凝土結構或再生混凝土結構有機結合,使房屋各項經濟技術指標與傳統粘土磚房屋比較:房屋建造成本降低了15%、建造速度提高了50%以上、使用面積增加了10%、保溫隔熱性和氣密性可達到了被動房的性能指標、結構抗災能力大幅度升級,防患于未然,實現了8度震災“零死亡”。徹底告別了因自然災害造成的房屋倒塌、人身傷亡、財產損失和不良的社會影響,做到受災不受害。
5 節能省地,保護資源。復合墻體內可全部使用再生混凝土澆筑,不但實現了建筑垃圾的有效循環利用、還使得復合墻體保溫隔熱性能與3.2m厚的粘土實心磚墻體等同。
6 模塊良好的力學性能和內外表面均勻分布的燕尾槽與混凝土結構和防護層構成有機咬合,提高了墻體的抗沖擊性、耐久性和防火安全性能,做到了模塊保溫層與現澆混凝土承重墻體同壽命。
國內深資專家們對該技術的評價是:該技術徹底取代了傳統的用塊材組砌建造房屋施工工藝,外在我國村鎮打造低能耗抗災房屋提供了可靠地技術支撐,是我國村鎮低能耗抗災房屋建造技術的一場創新式革命。EPS空心模塊單排配筋現澆再生混凝土剪力墻復合墻體及產業化項目達到國際領先水平。該技術是我國幾千年傳統房屋建造工藝的創新與發展。為“美麗鄉村”建設提供了可靠的技術支撐。

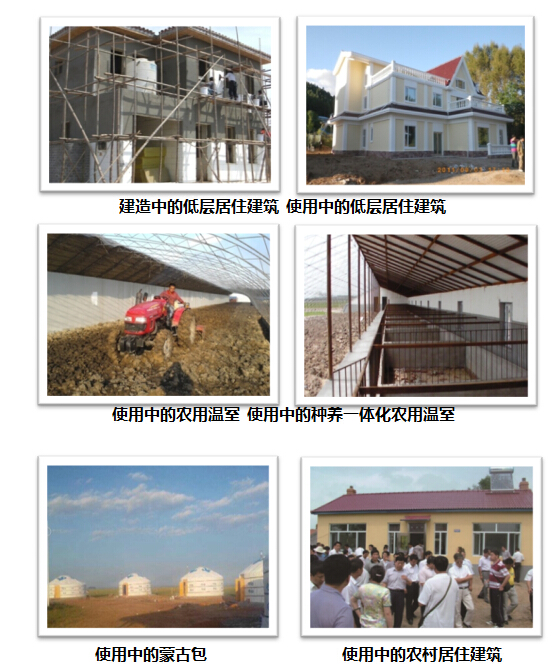

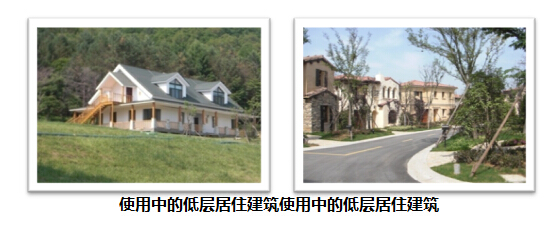

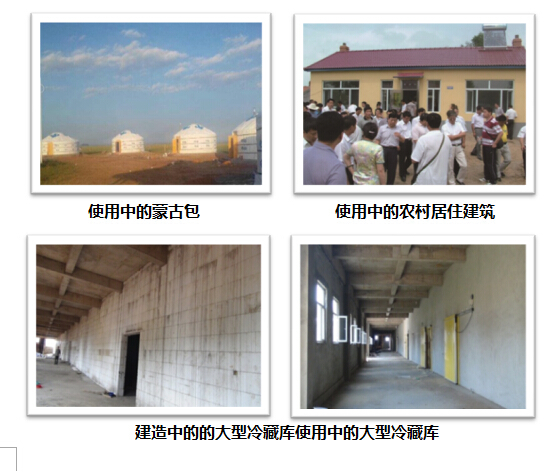

EPS模塊混凝土剪力墻結構建造技術部分項目實例
